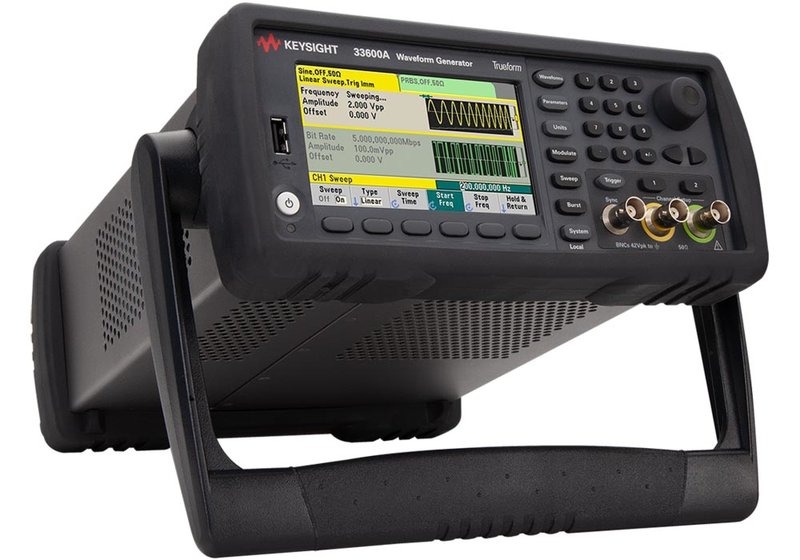

Geradores de Funções e Formas de Onda - Série Trueform - Keysight

---

DESTAQUES

Sinais limpos, de baixa distorção, estáveis e confiáveis

Ao testar um dispositivo, é preciso de uma fonte que produza um sinal limpo, de baixa distorção, estável e confiável.

A tecnologia exclusiva Trueform da Keysight proporciona a confiança para produzir as formas de onda exatas que você precisa com a melhor fidelidade de sinal da categoria, superando o desempenho da tecnologia de síntese digital direta (DDS).

Com os geradores de funções e de formas de onda da série Trueform, é possível definir qualquer formato e comprimento de forma de onda usando um recurso de forma de onda arbitrária ponto por ponto. A tecnologia de antisserrilhamento garante que as formas de onda sejam excepcionalmente precisas e reproduzíveis a qualquer taxa que você selecionar. Reproduza sinais conforme definidos, na taxa de amostra exata, sem perder anomalias de curta duração críticas para testar a confiabilidade do dispositivo.

• Melhor integridade de sinal
  Tenha a forma de onda que você quiser, independentemente da taxa de frequência ou de amostragem.

• Menor distorção harmônica
  Meça suas características de design, não aquelas do seu gerador de formas de onda.

• Jitter reduzido
  Menos jitter oferece ruído de fase excepcionalmente baixo para obter a representação mais precisa de sinais.

• Ruído de largura de banda variável
  Ajuste a largura de banda do gerador de ruído integrado para controlar o conteúdo de frequência do sinal.

• Recurso de combinação e soma de forma de onda
  É possível criar sinais de multifrequência de tom duplo sem um gerador de canal duplo. Em um modelo de canal duplo, é possível somar e combinar até quatro canais.

• Compatível com o BenchVue
  Controle intuitivamente seus geradores de forma de onda, crie testes automatizados e projete formas de onda personalizadas a partir do seu PC.

TECNOLOGIA DE FORMA DE ONDA TRUEFORM

Engenheiros com requisitos precisos têm de contornar o desempenho comprometido da tecnologia de DDS ou gastar até cinco vezes mais para ter um gerador de formas de onda de ponto por relógio de qualidade superior.

A tecnologia Trueform da Keysight oferece uma alternativa que combina o melhor do DDS e das arquiteturas de ponto por relógio, oferecendo os benefícios de ambos sem as limitações específicas de cada um. A tecnologia Trueform usa uma técnica exclusiva de amostragem digital, que oferece desempenho superior em relação a produtos concorrentes que usam a tecnologia DDS.

PRINCIPAIS ESPECIFICAÇÕES

Largura de banda máx.

120 MHz

Comprimento máx. de forma de onda arbitrária

64 MSa/canal (MEM)

Taxa máxima de amostragem

1 GSa/s

Menor jitter de borda

< 1 ps

Melhor distorção harmônica total

< 0,03%

Número do modelo	Largura de banda	Número de canais	Forma de onda arbitrária
33509B	20 MHz	1	Atualizável
33510B	20 MHz	2	Atualizável
33511B	20 MHz	1	Padrão
33512B	20 MHz	2	Padrão
33519B	30 MHz	1	Atualizável
33520B	30 MHz	2	Atualizável
33521B	30 MHz	1	Padrão
33522B	30 MHz	2	Padrão
33611A	80 MHz	1	Padrão
33612A	80 MHz	2	Padrão
33621A	120 MHz	1	Padrão
33622A	120 MHz	2	Padrão
